Klapa rewizyjna przeciwpożarowa EI 30

do montażu w nienośnych sufitach podwieszanych z płyt gipsowo – kartonowych EI 30 z
płytą TYPU DF (GKF)  25 mm.

Uwaga: Klapa  dostępna bez tylnego obłożenia przeciwpożarowego.

Zamówienia: realizujemy zamówienia od 1 szt, możliwe stany magazynowe.
Czas produkcji: w zależności od wielkości zamówienia od 2 do ok. 10 dni roboczych.
Zalety: szybki, łatwy montaż, jednopłaszczyznowy montaż klapy rewizyjnej przeciwpożarowej EI 30 w sufitach z płyt gipsowo-kartonowych. Skrzydło drzwiowe można wyjmować.

Zastosowanie:
Klapy zgodnie z Aprobatą ITB przeznaczone są  do stosowania jako zamknięcie otworów rewizyjnych w następujących  przegrodach budowlanych.
do montażu w sufitach podwieszanych z płyt gipsowo – kartonowych EI 30 z płytą TYPU DF (GKF)  25 mm

W nienośnych, podwieszanych  sufitach gipsowo-kartonowych,  spełniających kryteria klasy nie mniejszej niż EI 30 odporności ogniowej, z  okładzinami z płyt gipsowo-kartonowych typu DF lub F grubości 2 x 12,5 mm, (płyta GKF 25 mm, przy założeniu że stosunek powierzchni klap rewizyjnych do powierzchni sufitu podwieszanego nie może przekraczać 3 %:
Klasa odporności ogniowej EI 30 z płytą GKF 25 mm.

Wymiary:
Uwaga:  Na zamówienie możliwe jest wykonanie klap o dowolnych rozmiarach,
powierzchnia klapy nie może przekroczyć 0,36 metra kwadratowego.
Klapa rewizyjna jest dostępna w poniższych standardowych wymiarach.
200 x 200mm, 300 x 300 mm, 400 x 400 mm, 500 x 500 mm, 600 x 600 mm

Podane wymiary dotyczą  wielkości skrzydła drzwiowego. Otwór montażowy powinien być większy o 0,5 cm.

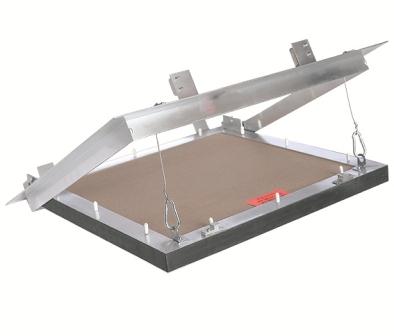

Opis produktu:

1. Klapa rewizyjna składa się z aluminiowych profili z wkładką z płyty gipsowo-kartonowej DF lub F 25 mm (EI 30).
2. Klapy rewizyjne składają się z dwóch ram (zewnętrznej, ościeżnicowej i wewnętrznej stanowiącej ramę konstrukcyjną) z aluminiowych kątowników .
3. Każda rama składa się z 4 elementów, które przy pomocy metody spawania są ze sobą połączone na stałe.
4. Klapy wyposażone są  w 2 zamknięcia zatrzaskowo-sprężynowe. Dwa zakryte zamki zapadkowe otwierają klapę po jej naciśnięciu.
5. Klapa posiada dwa zabezpieczenia przed spadnięciem. W celu zapobiegania ewentualnym wypadkom, należy je zawiesić po każdym otwarciu i wyjęciu skrzydła drzwiowego.
6. Między ramą a skrzydłem drzwiowym jest szczelina szerokości 1,5 mm, wypełniona na całym obwodzie uszczelką przeciwpożarową (piankową).
7. Skrzydło klapy (wyjmowane) osadzone jest na dwuczęściowych aluminiowych zawiasach o wymiarach  przyspawanych na dole tylnej strony ramy zewnętrznej oraz wewnętrznej.
8. Klapa rewizyjna do sufitu może być wyposażona ( opcjonalnie ) w zamek i zamykana na kluczyk
