Drzwiczki pyłoszczelne, hermetyczne

Realizujemy zamówienia od 10 szt.

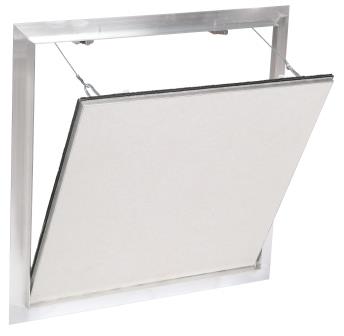

Pyłoszczelne drzwiczki rewizyjne odporne na wilgoć (z wkładem GKBI), zapewniają ochronę urządzeń w otoczeniu wilgotnym i zapylonym. Drzwiczki pyłoszczelne do zabudowy g-k i glazury. Klapy nie posiadają odporności ogniowej.



Zalety:

Szybki, łatwy montaż, zaawansowana technika klejenia.

Drzwiczki pyłoszczelne doskonale bardzo dobrze maskują otwory rewizyjne i otwory w szachtach dla wszelkiego rodzaju wentylatorów, pionów wodomierzy, gazomierzy, liczników elektrycznych.

Jednopłaszczyznowy montaż drzwiczki pyłoszczelne  w ścianach/ sufitach z płyt G-K

 Na zamówienie możemy wykonać klapy o dowolnych wymiarach.

Skrzydło drzwiowe można wyjmować. Drzwiczki rewizyjne przebadane  do wielkości 1000 x 1000 mm ( możliwe wykonanie o 50% większym obwodzie lub powierzchni ).

Klapy rewizyjne hermetyczne i pyłoszczelne, posiadają czarną uszczelkę szczotkową są klejone, zieloną wkład GKBI  z impregnowanej płyty (możliwe do zastosowania wkłady GKI 12,5 mm, 15 mm, 25 mm).

Klapa posiada aluminiowe profile, składa się z czterech części połączonych specjalną metodą spawania. Zabezpieczenie przed wypadnięciem stanowi linka, która należy zawiesić po każdym wyjęciu, otwarciu skrzydła.

Aby całkowicie otworzyć klapę rewizyjną pod kątem 90 stopni należy odpiąć linkę zabezpieczającą. Skrzydło drzwiowe można dodatkowo wyjąć z ramy.

Drzwiczki pyłoszczelne, hermetyczne w 20x20, 30x30, 60x60 powinny być dostępne od ręki.
Inne rozmiary drzwiczek pyłoszczelnych możemy w do 100x100 cm.

Uwaga:
Klapa posiadają zamki tzw: klik.
Klapy, drzwiczki rewizyjne z zamkami typu klik, po naciśnięciu zamykają lub otwierają klapę.
Zamki zapadkowe typu click są niewidoczne. Dzięki zastosowaniu zamków zapadkowych klapy są bardzo estetyczne i mało widoczne po montażu.

Dodatkowo w klapie mogą zostać zamontowane zamki: czworokątne , okrągłocylindryczne, zamek PZ.

Zastosowanie:

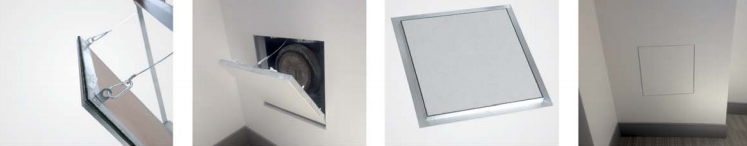

Rewizyjna klapa pyłoszczelna i hermetyczna może być z powodzeniem stosowana w ścianach i sufitach ( bez możliwości wchodzenia ). Nie można montować klap w podłodze.
Między  ramą a skrzydłem drzwiowym jest szczelina szerokości 2 mm wypełniona nowo opracowaną uszczelką szczotkową.

Ogólne zasady używanie drzwiczek pyłoszczelnych:

1) Otwór montażowy przygotowany pod montaż klapy rewizyjnej powinien być większy o 10 mm od wymiaru skrzydła drzwiowego.
2) Klapę montuje się za pomocą śrub szybkiego montażu.
3) Klapa otwiera się po naciśnięciu skrzydła drzwiowego dzięki zamontowanym dwóm zamkom sprężynowo-zatrzaskowym.
4) Aby całkowicie otworzyć klapę rewizyjną pod kątem 90 stopni należy odpiąć linkę zabezpieczającą. Skrzydło drzwiowe można dodatkowo wyjąć z ramy.
5) Po każdorazowym użyciu klapy należy zapiąć linkę zabezpieczającą.

Materiał:

1) Klapa rewizyjna składa się z dwóch ram: zewnętrznej – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną.
2) Obie ramy klapy rewizyjnej wykonano z aluminiowych kątowników. Każda rama składa się z czterech pojedynczych części, trwale połączonych ze sobą specjalną metodą spawania (WIG).

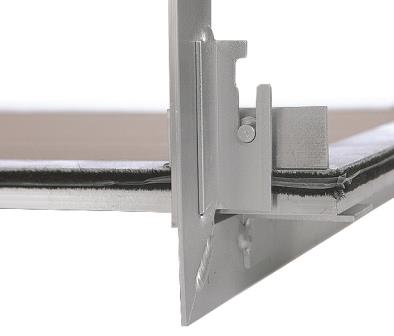

3) Skrzydło klapy jest wyjmowane, osadzone na dwuczęściowych aluminiowych zawiasach, przyspawanych na dole tylnej strony ramy zewnętrznej oraz wewnętrznej.
4) Wypełnienie klapy stanowią płyty gipsowo-kartonowe GKBI o grubości 12,5, 15 lub 2 x 12,5 mm. Płyty o grubości 12,5 oraz 15 mm wkleja się do aluminiowej ramy, natomiast klapy z wkładką 2 x 12,5 mm wykonuje się jako skręcane śrubami. Do tego celu używa się śrub szybkiego montażu 3,5 x 25 mm. Dodatkowo do śrub stosuje się osłonki ochronne (zaślepki wpuszczane).
5) Na obwodzie ramy wewnętrznej przyklejono uszczelkę szczotkową o wymiarach, która zapewnia równą fugę oraz zapobiega przedostawaniu się kurzu, pyłu oraz innych zanieczyszczeń.

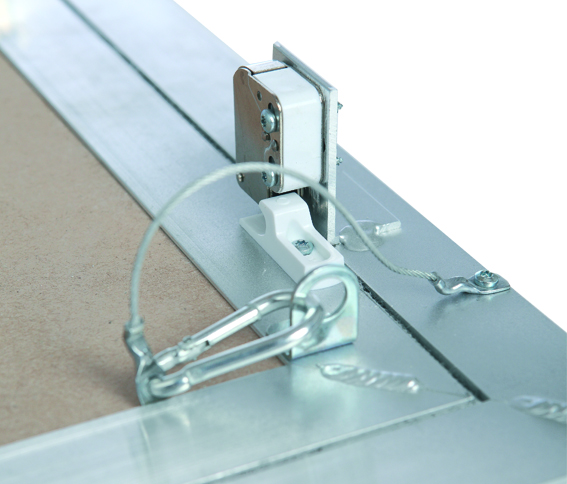

6) Do klapy rewizyjnej zastosowano 2 szt. zamknięć zatrzaskowo sprężynowych typu MINI LATSCH. Przymocowano je wkrętami samowiercącymi do specjalnie przygotowanych kątowników aluminiowych, które z kolei przyspawano metodą WIG do zewnętrznej ramy z kątowników aluminiowych. Plastikowe elementy zamykające (stanowiące cześć zamka) przykręcono do wewnętrznej ramy z kątowników aluminiowych przy pomocy śrub.
7) Przy klapie rewizyjnej od wymiaru skrzydła drzwiowego 300 x 300 mm dodatkowo zastosowano zabezpieczenie przed wypadaniem skrzydła drzwiowego w postaci linki stalowej (1,5 mm), do której po obu końcach przymocowano końcówki kablowe rurowe. Jeden koniec linki stalowej przymocowano do ramy zewnętrznej, a drugi do części zawieszenia na ramie wewnętrznej.



8) Jako wyposażenie dodatkowe można zamontować różne rodzaje zamków: zamek czworokątny, okrągły cylindryczny lub PZ. Zamki montuje się na ramie zewnętrznej.



Klapy rewizyjne EI 30- EI 120
