Przeciwpożarowa klapa rewizyjna o odporności ogniowej EI 60, z wkładką 30 mm
Klapy posiadają Aktualną Krajową Ocenę Techniczną ważną do grudnia 2025r.

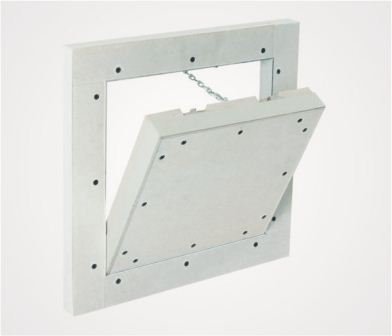

Klapa rewizyjna składa się z profili aluminiowych z wkładką z płyty gipsowo –kartonowej GKF 30 mm (EI60).
Zastosowanie:
W nienośnych ściankach szybów instalacyjnych/przedściankach o klasie odporności EI60 z
jednostronnym obłożeniem 30 mm.
Wbudowanie klap, ich montaż i konserwacja powinny być zgodne z instrukcją firmową producenta dostarczoną z w opakowaniu z klapą. Każda z klap z tyłu skrzydła posiada trwałe oznakowanie z opisem klap i nr aprobaty,
zgodnie, z którą zostały wykonane.
Ogólne zasady użytkowania:
1. Klapa otwiera się po naciśnięciu skrzydła drzwiowego dzięki zamontowanym dwóm zamkom sprężynowozatrzaskowym.
2. Aby całkowicie otworzyć klapę rewizyjną pod kątem 90 stopni należy odpiąć łańcuszek zabezpieczający.
3. Skrzydło drzwiowe można wyjąć.
4. Po każdorazowym użyciu klapy należy zapiąć łańcuszek zabezpieczający

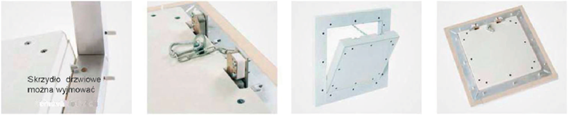

Uwaga: Klapy otwierają się tylko góra/dół, otwieranie boczne jest niemożliwe. Skrzydło drzwiowe można wyjmować. Montaż jednopłaszczyznowy, klapę można obłożyć płytkami ceramicznymi.
Opis techniczny produktu:
1. Klapy rewizyjne EI 60 składają się z dwóch ram (zewnętrznej i wewnętrznej) z kątowników aluminiowych 32,5 x 27,5 x 2 mm. Producentem kątowników jest firma EUROMETAL S.A. Dwa ukryte zamki zapadkowe otwierają klapę po jej naciśnięciu.

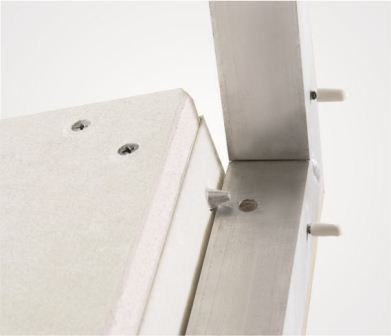

2. Każda rama składa się z 4 pojedynczych kątowników, które przy pomocy metody spawania „WIG”, są ze sobą połączone na stałe. Na tylnej stronie ramy zewnętrznej przyspawane są dwa kątowniki 40 × 20 × 2 mm o długości 30 mm, które służą do mocowania zamków zatrzaskowo-sprężynowych typu MINI LATSCH produkcji firmy Hefele; każda klapa posiada dwa takie zamki, mocowane za pomocą śrub z łbem soczewkowym 2,9 × 19 mm. W dolnej części ramy wewnętrznej (skrzydle klapy) znajdują się dwa aluminiowe trzpienie oraz dwa położone przeciwlegle otwory (w ramie zewnętrznej) o średnicy 8 mm na których osadzone jest skrzydło klapy.
3. Pomiędzy ramą a skrzydłem jest szczelina szerokości 2,5 mm, wypełniona na całym obwodzie piankową uszczelką ogniochronną.
4. Na ramie zewnętrznej wykonana jest okładzina w postaci kołnierza, który składa się z 2 × 4 pasków z płyt gipsowo-kartonowych typu DF lub F o grubości 15 mm i szerokości 53 mm, które przykręcone są do ramy zewnętrznej za pomocą wkrętów samowiercących 3,5 × 35 mm.
5. W dolnej części ramy wewnętrznej (skrzydle klapy) znajdują się dwa aluminiowe trzpienie oraz dwa położone przeciwlegle otwory (w ramie zewnętrznej) o średnicy 8 mm na których osadzone jest skrzydło klapy.
6. Wypełnienie ramy wewnętrznej (skrzydła) w przypadku klap EI 60 stanowią płyty typu DF lub F według normy PN-EN 520+A1:2010, grubości 2 × 15 mm oraz płyta grubości 15 mm przykręcona do tylnej strony skrzydła klapy. Wypełnienie mocowane jest od przodu do ramy wewnętrznej przy pomocy wkrętów samowiercących 3,5 × 35 mm, natomiast od tyłu przy pomocy wkrętów samowiercących 3,5 x 25 mm w rozstawie nie większym niż 15 cm.
7. Zabezpieczenie przed wypadaniem skrzydła klap stanowią dwa łańcuchy z karabińczykiem 4/40, przykręcone do tylnej strony skrzydła klapy oraz do ramy zewnętrznej
Wymiary w mm przeciwpożarowe klapy rewizyjnej EI 60:
Standardowe wymiary klap rewizyjnych EI 60 do szachtów g-k wynoszą (szerokość x wysokość skrzydła klap): 200 × 200, 300 × 300, 400 × 400, 500 × 500, 600 × 600 i 800 × 800 mm. Mogą być produkowane klapy o innych wymiarach, ale ich powierzchnia nie powinna być większa niż 0,64 m² .
Najmniejszy rozmiar klap wynosi 200 x 200 mm. Maksymalny rozmiar klap rewizyjnych (światło otworu po montażu) wynosi 800 x 800 mm lub powierzchnia 0,64 m2.
Podane wymiary dotyczą wielkości skrzydła drzwiowego, gipsowy wieniec ma 5,5 cm grubości z każdej strony, więc do rozmiaru skrzydła drzwiowego np.: 20x20 doliczamy 11 cm co daje 31x31 cm (wym. zewnętrzny klapy, otwór montażowy).
Opcja dodatkowa zabezpieczenia przed otwarciem:
Jako dodatkowe zabezpieczenie przed otwarciem w klapie można zamontować następujące zamki:
a) Zamek czworokątny
b) Zamek okrągłocylindryczny
c) Zamek bębenkowy
W
