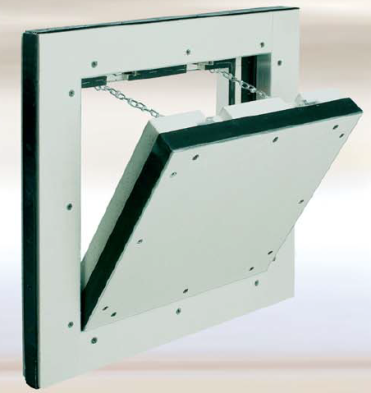

Przeciwpożarowa klapa rewizyjna EI 120 z wkładką 40 lub 50 mm do ścian o sztywnej konstrukcji, masywnych.

Uwaga: Klapa nie może być montowana w suficie

Klapy otwierają się tylko góra/dół,  otwieranie boczne jest niemożliwe.
Skrzydło drzwiowe można wyjmować.  Montaż jednopłaszczyznowy, klapę można obłożyć płytkami  ceramicznymi. Światło otworu jest mniejsze o wymiarów skrzydła o 50 mm.

Opis produktu:

Obie ramy klapy rewizyjnej składają się z 4 części połączonych specjalną metodą spawania.
Tylne obłożenie przeciwpożarowe zapewnia żądane własności przeciwpożarowe.
Klapa posiada dwa zabezpieczenia przed wypadnięciem w postaci łańcuszka. Aby zapobiec ewentualnym wypadkom należy zawiesić go po każdym otwarciu skrzydła drzwiowego.
Między ramą a skrzydłem drzwiowym jest szczelina szerokości 2 mm, wypełniona na całym obwodzie uszczelką przeciwpożarową (piankową). Dwa zakryte zamki zapadkowe otwierają klapę po jej naciśnięciu.

Zastosowanie:
Uwaga: klapa/drzwiczki nie  mogą być montowane w sufitach i podłogach.

Klapa rewizyjna powinna być mocowana w ścianach z bloczków z betonu komórkowego , ścianach murowanych, betonowych lub żelbetowych spełniających kryteria klasy EI 120 lub REI 120 odporności ogniowej.

Wbudowanie klap, ich montaż  powinny być zgodne z instrukcją firmową producenta dostarczoną z w opakowaniu z klapą. Każda z klap z tyłu skrzydła posiada trwałe oznakowanie z opisem klap i nr aprobaty, zgodnie, z którą zostały wykonane.

Wymiary w mm przeciwpożarowe klapy rewizyjnej EI 120:

Standardowe rozmiary skrzydła w mm: 200x200, 300x300, 400x400, 500x500, 600x600.

Światło otworu jest mniejsze o 50 mm. Podane wymiary dotyczą  wielkości skrzydła drzwiowego, gipsowy wieniec ma 5,5 cm grubości z każdej strony, więc do rozmiaru skrzydła drzwiowego np.:  20x20 doliczamy 12 cm co daje 32x32 cm (wym. zewnętrzny klapy, otwór montażowy)

Mogą być produkowane klapy o innych wymiarach ale ich powierzchnia nie może być większa niż 1,5 m2. Maksymalny rozmiar klap rewizyjnych ( światło otworu po montażu ) wynosi 1500 x 1000 mm lub powierzchnia klapy nie jest większa niż 1,5 m2.
