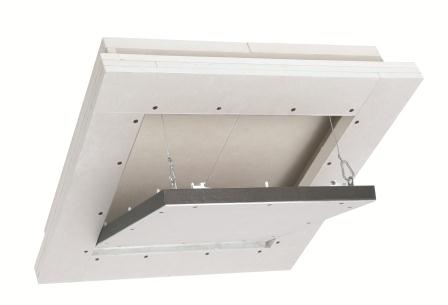

Klapa rewizyjna przeciwpożarowa EI 90

0021do sufitów podwieszanych z płyt gipsowo kartonowych

Zamówienia: realizujemy zamówienia od 1 szt, możliwe stany magazynowe
Czas produkcji: w zależności od wielkości zamówienia od 2 do ok. 10 dni roboczych.
Zalety: szybki, łatwy montaż, jednopłaszczyznowy montaż klapy rewizyjnej przeciwpożarowej EI 90 w sufitach z płyt gipsowo-kartonowych.

Klapa ma całkowicie wyjmowane skrzydło drzwiowe i otwiera się wyłącznie z góry na dół.

Zastosowanie:

Klapy rewizyjne przeznaczone są do montażu w nienośnych sufitach z płyt gipsowo kartonowych

spełniających kryteria klasy odporności ogniowej:
EI 90 z poszyciem TYPU DF (GKF) 40 mm
EI 90 z poszyciem TYPU DF (GKF) 43 mm
EI 90 z poszyciem TYPU DF (GKF) 45 mm
EI 90 z poszyciem TYPU DF (GKF) 50 mm


Klapy rewizyjne objęte Aprobatą ITB montowane w przegrodach budowlanych o klasie odporności ogniowej nie większej niż odporność ogniowa klap, zachowują odporność ogniową równą odporności ogniowej przegrody.

 Wymiary:
Uwaga:  Na zamówienie możliwe jest wykonanie klap o dowolnych rozmiarach,
powierzchnia klapy nie może przekroczyć 0,64 metra kwadratowego.


Klapa rewizyjna jest dostępna w poniższych standardowych wymiarach.
200 x 200 mm, 300 x 300 mm, 400 x 400 mm, 500 x 500 mm, 600 x 600 mm, 700 x 700 mm, 800 x 800mm,

Podane wymiary dotyczą  wielkości skrzydła drzwiowego, gipsowy wieniec ma 9 cm, więc do rozmiaru skrzydła drzwiowego 20x20 doliczamy 18 cm co daje 38x38 cm (wym. zewnętrzny klapy, otwór montażowy).

Opis produktu:

1) Przeciwpożarowa klapa rewizyjna do sufitu o odporności ogniowej EI 90 z wkładką 40 lub 50 mm składa się z dwóch ram: zewnętrznej – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną.

2) Obie ramy klapy rewizyjnej wykonano z aluminiowych kątowników.

3) Rama zewnętrzna obudowana jest gipsowym kołnierzem wykonanym z 2 x 4 płyt gipsowo-kartonowych typu DF lub F. Kołnierz obłożony jest pasami z płyt gipsowo-kartonowych typu DF lub F.

4) Skrzydło klapy jest wyjmowane, osadzone na dwuczęściowych aluminiowych zawiasach przyspawanych na dole tylnej strony ramy zewnętrznej oraz wewnętrznej.

5) Wypełnienie klapy stanowią płyty gipsowo-kartonowe typu DF lub F grubości 2 x 12,5 mm.

6) Klapa posiada tylne obłożenie wykonane z dwóch gipsowych pasów płyt FIREBOARD grubości 15 mm umieszczonych na obwodzie z tyłu klapy i połączonych ze sobą za pomocą kleju i klamer.

7) Na tylnej osłonie z płyt FIREBOARD umieszczono zdejmowaną pokrywę z płyt FIREBOARD, która zakrywa od tyłu klapę rewizyjną.

8) Do klapy rewizyjnej zastosowano 2 szt. zamknięć zatrzaskowo sprężynowych typu MINI LATSCH.

9) Pomiędzy ramą zewnętrzną i wewnętrzną, na obwodzie skrzydła drzwiowego, umieszczono taśmę uszczelniającą Kerafix 200 o przekroju 25 x 0,8 mm.

10) Przy klapie rewizyjnej dodatkowo zastosowano zabezpieczenie przed wypadaniem skrzydła drzwiowego w postaci linki stalowej

11) Zabezpieczenie przed wypadaniem klapy rewizyjnej stanowią linki z karabińczykiem  przykręcone do górnej krawędzi tylnej strony klapy, aby zapobiec wypadkom nalezy je zawiesic po każdym otwarciu skrzydła drzwiowego.



Klapy rewizyjne EI 30- EI 120
